Teraskonstruktsioonide tõstetööriistu toodab Liweiyuan, professionaalne teraskonstruktsioonide tootja Hiinas. Kasutame peent käsitööd ja kvaliteetset toorainet. Saate meie tooteid julgelt osta, kuna müüme otse tehasest.
1. Tõstetööriista kandevõime
Teraskonstruktsiooni komponentide massi (5-50 tonni) alusel määratakse tõstetööriista nimikoormus vähemalt 60 tonni, ohutusteguriga ≥ 3,5. Materjalina on kasutatud madala legeeritud terast Q355B voolavuspiiriga ≥ 345 MPa.
2. Struktuurne vorm
Kasutatakse kahe tõstepunktiga portaalraami konstruktsiooni, mille kaugtala pikkus on reguleeritav 11,5 m. Tööriista tõstesõlmedes on kasutatud 80*80Q355B nurkterast, mille sõlmedesse on lisatud 16mm paksused tugevdusribid.
3. Ühendusmeetod
Tõsteaasad on konstrueeritud kahekõrvalise plaatkonstruktsioonina, mille ava on 50 mm ja paksus 20 mm. Tala (keevitusaste 2) puhul kasutatakse keevitust, mille kõrgus on ≥ 12 mm.
1. Peamised materjali spetsifikatsioonid

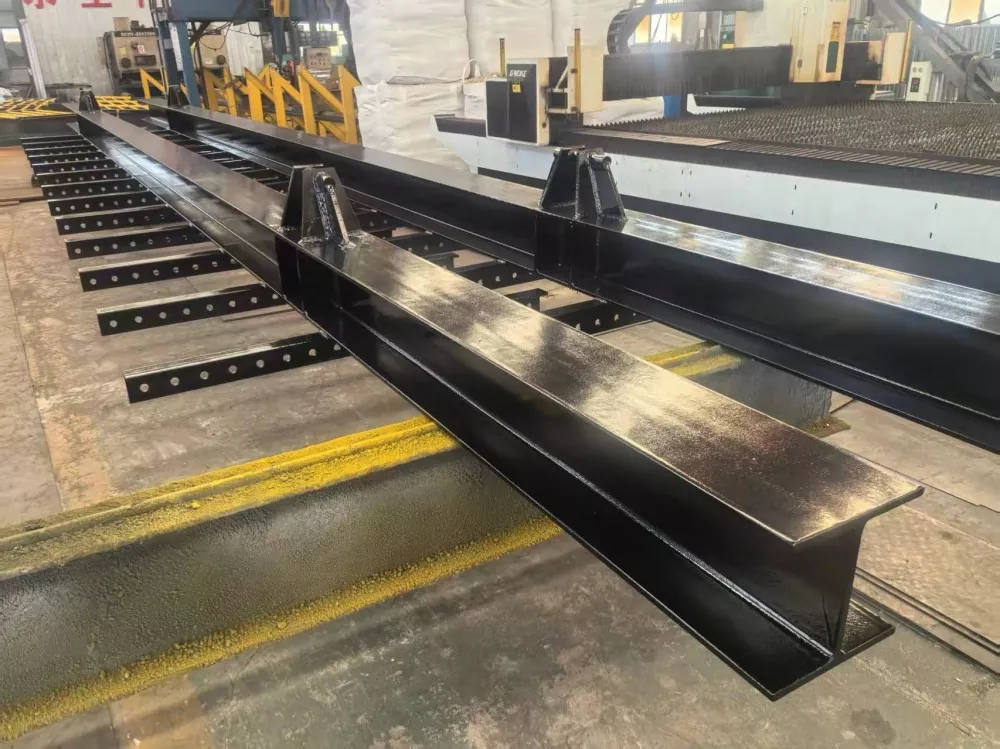

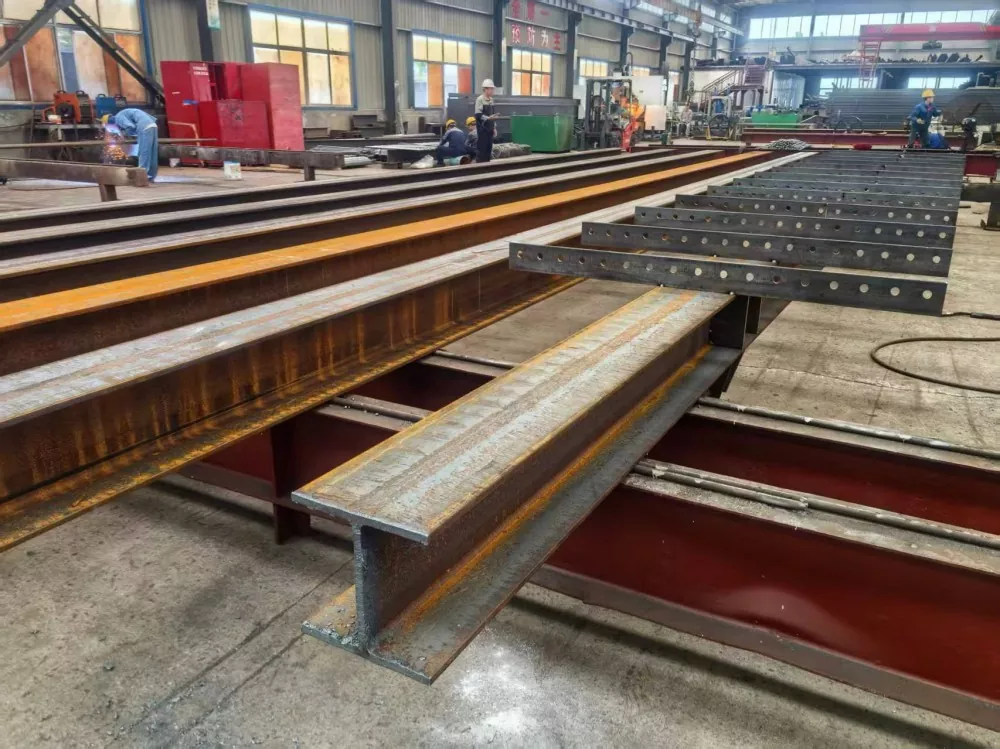

○ Risttala: H300×200×8×12 teras
○ Tööriista riputussõlm: 80*80 Q355B nurkterasest
○ Tõsteaas: laseriga lõigatud 20 mm paksusest Q355B terasplaadist
2. Töötlemise tehnoloogia
○ Lõikamine: CNC laserlõikamine, lõikepinna karedus Ra ≤ 25μm

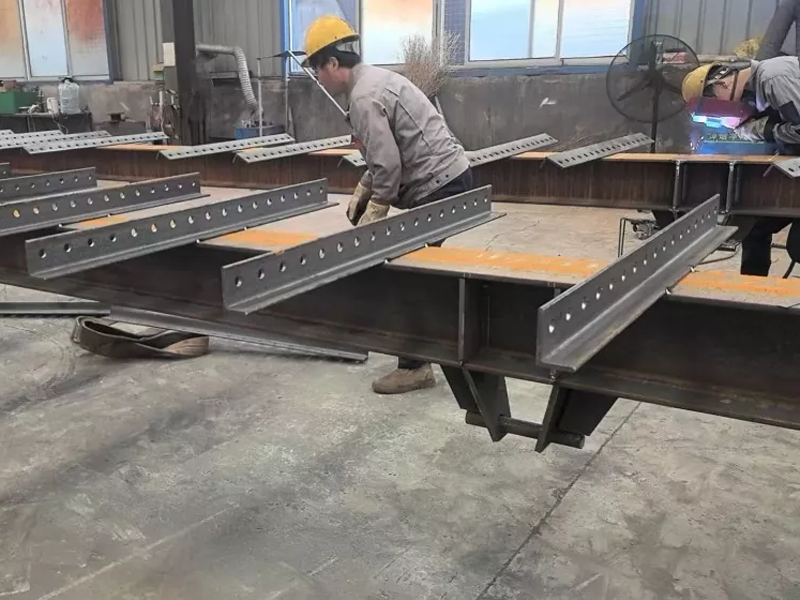

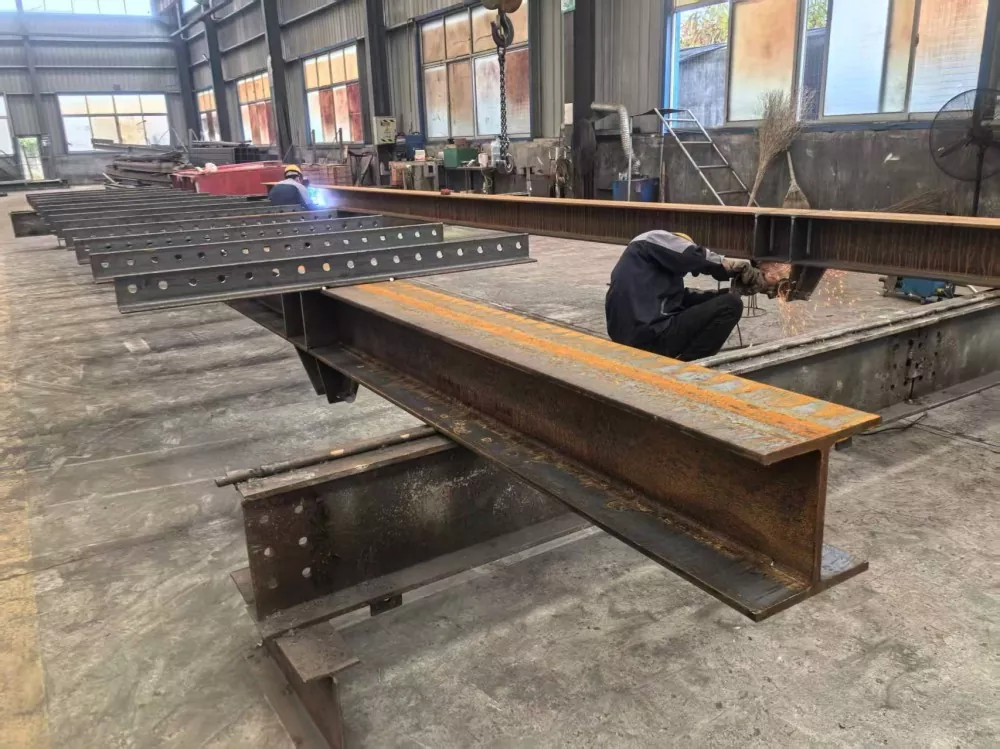

○ Keevitamine: CO₂-gaasiga varjestatud keevitamine, ER50-6 keevitustraat, keevitusjärgne kuumuse säilitamine temperatuuril 200°C pinge maandamiseks
○ Kuumtöötlus: tõsteaasad läbivad karastamise ja karastamise (kõvadus HB 200-230)
1. Reguleeritav risttala mehhanism
· Teleskoopliigendil on pesastatud struktuur, mille reguleerimisvahemik on 500 mm. See on varustatud kolme komplekti asukoha määramise tihvti avadega (läbimõõt 16 mm) ja varustatud 45# terasest asukohatihvtidega (kukkumisvastaste tihvtidega).
· Libisevad kontaktpinnad on määritud MoS₂ määrdega ja kliirensit kontrollitakse 0,5-1 mm piires.
2. Tõstekõrva koost
· 80 mm kaugus rõngasplaatide vahel, sisseehitatud Φ55 mm nõelrull-laager (mudel NA4911), laagripesa ja kõrvaklambri tõkkesobivus (H7/R6)
· 40CrNiMoA-st valmistatud tihvt, läbimõõt 50 mm, kroomitud (paksus 0,05 mm)
3. Libisemiskindlad tugijalad
· Altpoolt on paigaldatud 200×200×20mm ristkülikukujuline tugiplaat, mille pinnale on freesitud libisemisvastased hambad (hammaste sügavus 2mm, vahekaugus 5mm).
· Tugijala kõrgust saab peenhäälestada M42 reguleerimispoldiga (reguleerimisvahemik ±50mm).
1. Keevisõmbluse kontroll
Kõik peamised keevisõmblused läbivad 100% läbitungimiskatse (PT) ja T-liited läbivad 20% ultrahelitesti (UT), läbides I taseme.
Filtkeevisjalgade mõõtmete hälve ≤ ±1,5mm, sirguse hälve ≤2mm/m.
2. Mõõtmete tolerantsid
○ Tala täispikkuses kõrvalekalle: ±3 mm
○ Tõstepunktide vahe hälve: ±2mm
○ Üldine vertikaalsus: ≤1,5 mm/m
3. Toimivuse testimine
○ Nimikoormuse katse: staatiline koormus 1,25 korda nimikoormusest 1 tunni jooksul, jäävdeformatsioon ≤0,1%.
○ Dünaamilise koormuse test: tsükliline koormus 1,1 korda nimikoormusest 50 sekundi jooksul. 0 korda (sagedus 0,5 Hz)
1. Paigaldatud ülekoormuskaitseseade (mudel XZ-100, täpsus ±2%), mis lülitab automaatselt välja tõsteahela, kui ülekoormus ületab 10%.
2. Paigaldatud on heli- ja valgussignalisatsioon (tööpinge DC24V), mis annab häiret, kui poldi eelkoormus langeb 15%.
3. Kõik avatud liikuvad osad on varustatud kaitsevõrguga (silma suurus ≤ 20 mm), mis on kootud Φ4 mm külmtõmmatud terastraadiga.

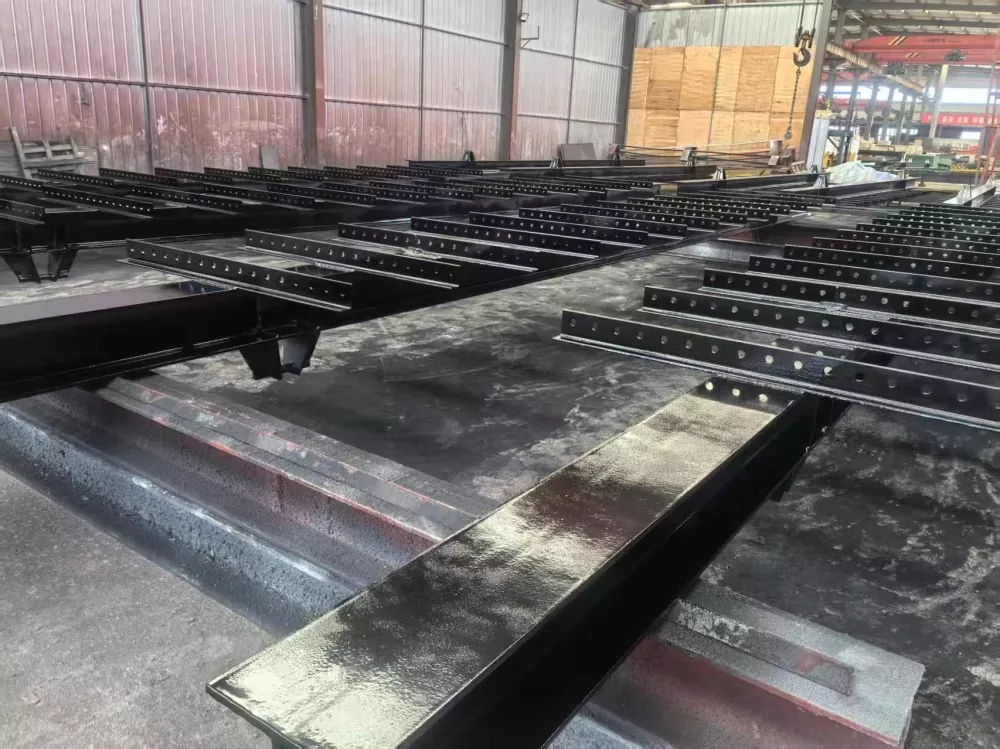

1. Tooraine ülevaatus → CNC laserlõikamine → Mehaaniline töötlemine (freesimine, puurimine) → Keevitamine → Keevitusjärgne kuumtöötlus → Sirgendamine → Kokkupanek → Poleerimine → Pinnatöötlus (liivaprits kuni Sa2,5 klassini, epoksütsingirikas krunt 80μm + klooritud kummist pealiskiht 60μm).
2. Protsessi peamised kontrollpunktid: keevitamise deformatsiooni jälgimine (kasutades jäiga kinnituse ja pöörddeformatsiooni meetodit), poldi eelpinge pöördemomendi testimine (tuleb järgida vastavalt GB/T 1231 spetsifikatsioonidele, kusjuures pöördemomendi koefitsient on kontrollitud vahemikus 0,11-0,15).
1. Esitage täielikud projekteerimisjoonised (sh CAD 3D mudelid), materjalide garantii ja kuumtöötlusaruanne.
2. Kolmanda osapoole kontrolliaruanne peaks sisaldama: mehaaniliste omaduste testimise protokolle, mittepurustavate katsete diagramme ja mõõtmete kontrollimise aruandeid.
3. Lisage kasutus- ja hooldusjuhend (sealhulgas osade kataloog, määrimistsükli skeem ja üldine tõrkeotsingu juhend).
1. Enne iga kasutamist kontrollige: asukohatihvtide seisukorda, keevisõmbluste pragusid, laagrite temperatuuri tõusu (≤40°C) ja häiresüsteemi tõhusust.
2. Ülekoormamine on rangelt keelatud. Töötemperatuuri vahemik on -20°C kuni 60°C ja maksimaalne tuule kiirus ei ületa 12 m/s.
3. Regulaarne hooldus: tehke iga 50 tõste või iga kolme kuu järel põhjalik ülevaatus ja igal aastal koormuse kalibreerimine.
IX. Liweiyuani teraskonstruktsiooni disaini kvaliteet
Liweiyuan Steel Structure on Hiina juhtiv erinevate teraskonstruktsioonide ja metalltoodete tootja. Saame kohandada erinevaid metalltoodete lahendusi ning pakkuda klientidele kvaliteetseid ja soodsaid teraskonstruktsioonitooteid ja metalltooteid. Saame pakkuda klientidele materjale ja teraskonstruktsioonide projekte, mis vastavad riiklikele ja piirkondlikele standarditele, sealhulgas USA ja Euroopa standarditele.
1. Mis juhtub, kui tekib tootekvaliteedi probleem?
Kui saame kvaliteetset tagasisidet, lubame vastata 24 tunni jooksul ja pakkuda lahendust 48 tunni jooksul. Kui probleem on meie süü, saame olenevalt kliendi vajadustest pakkuda tasuta ümbertööd, kiirsaatmist (saatmiskulud katame meie) või lepingujärgset hüvitist.
2. Kuidas tagame toote ühtlase kvaliteedi? Kas meil on terviklik kvaliteedikontrolli protsess?
Meie ettevõttel on ISO9001-2016 sertifikaat ja see rakendab kolme kvaliteedikontrolli taset: terase koostise ja tugevuse testimine enne tooraine saabumist; QC töötajad viivad läbi kontrolle ja registreerivad täielikult iga tootmisprotsessi; ja testiandmed on täielikult arhiveeritud, et kliendid saaksid neile hõlpsasti juurde pääseda.
3. Kas meie teraskonstruktsioonide tooted vastavad meie sihtturu sisenemisstandarditele?
Meie Liweiyuani teraskonstruktsioonide tõstetööriistad on CE-sertifikaadiga (EN1090 standard), mis tagab vastavuse EL-i ohutus-, keskkonnakaitse- ja energiatõhususe nõuetele. Täielikud katsearuanded on saadaval.
4. Mis on tarneaeg?
Tarneaeg sõltub hoonete suurusest ja arvust. Tavaliselt tarnitakse 30 päeva jooksul pärast makse laekumist. Suurte tellimuste puhul on lubatud osalised saadetised.
5. Kas pakute paigaldusteenuseid?
Pakume teile üksikasjalikud ehitusjoonised ja juhendid, mis aitavad teil hoone samm-sammult ehitada ja paigaldada.
