Platvormid ujuvatele avamere tuuleturbiinidele

LWY Steel Structure'i kõrgekvaliteedilised platvormid ujuvatele avamere tuuleturbiinidele on tugevad mereterasest konstruktsioonilahendused, mis on loodud karmides avamere töökeskkondades. Kõrgtugevast korrosioonikindlast terasest ja optimeeritud hüdrodünaamilisest konstruktsioonist valmistatud platvormid tagavad suurepärase stabiilsuse, tuule- ja lainekindluse ning väsimusvastase jõudluse keerulistes meretingimustes.

Integreerides roostevastaseid, korrosioonivastaseid ja seismilisi tugevdamise tehnoloogiaid, toetavad meie avamere tuuleplatvormid ujuvate tuuleturbiinide stabiilset pikaajalist tööd, mis on tõhusalt vastu ookeanihoovusele, tugevale tuule vibratsioonile ja merevee erosioonile. Avamere taastuvenergiaprojektide jaoks kohandatud tehasest otse terasplatvormidel on kõrge konstruktsiooniohutus, pikk kasutusiga ja kohandatavad struktuurispetsifikatsioonid, mis vastavad rangetele rahvusvahelistele mereehituse ja avamere tuuleenergia ehitusstandarditele.

Toote spetsifikatsioonid

Merekeskkonna väljakutsed

Soolapihustuskorrosioon

Atmosfääri soolakoormus avameretsoonides on klassifitseeritud C5-M, mis on ISO 9223 kõige tugevam korrosioonikategooria. Tavaline värvitud teras puruneb mõne aasta jooksul; avamere tuuleturbiinide ujuvad platvormid nõuavad algusest peale kihilist kaitset.

Lainete ja väsimuse laadimine

Ujuvkonstruktsioonid ei lakka kunagi liikumast. Lainetest, tuulest ja turbiini tööst tulenevad tsüklilised koormused tekitavad väsimuspingeid, mis nõuavad keevisõmbluse kvaliteeti ja detailide disaini, mis on ehitusstandarditest tunduvalt kõrgem.

Juurdepääsu- ja hoolduspiirangud

20 km avamerest platvormi ülevärvimist mõõdetakse laevapäevade ja ilmastikuakendega. Tehases rakendatav korrosioonikaitse peab olema see kaitse, mis kestab.

Materjalid ja korrosioonikaitse

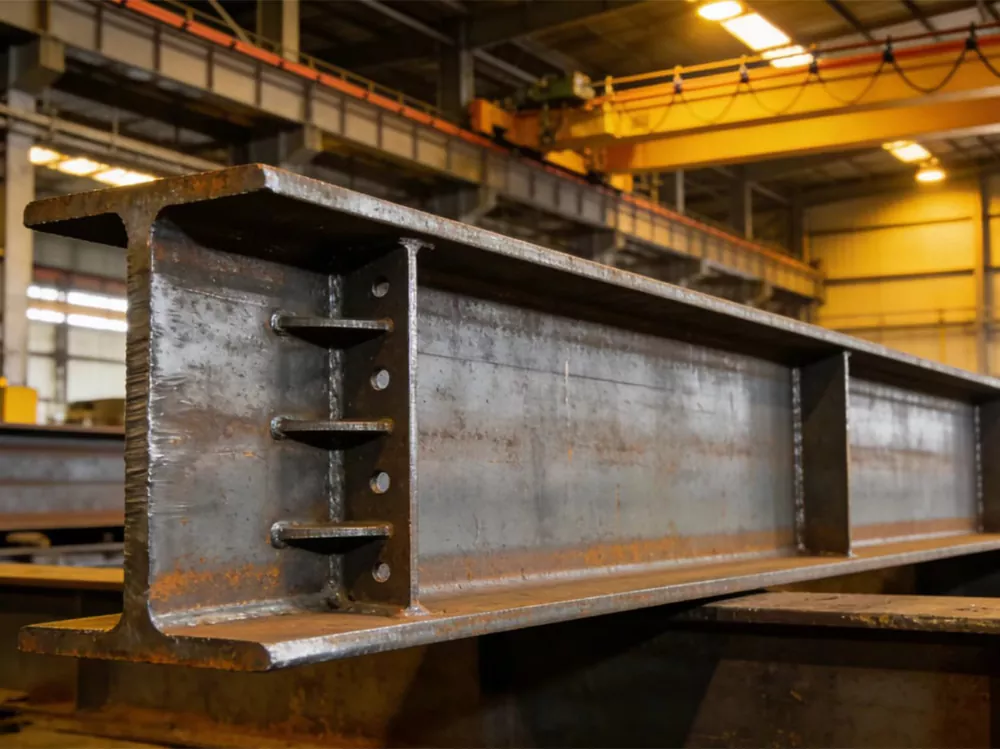

Terase klassid

platvormid ujuvatele avamere tuuleturbiinidele on valmistatud Q355B/Q355D, S355 või samaväärsest merekvaliteediga konstruktsiooniterasest, millel on projekti spetsifikatsiooni kohaselt sertifitseeritud löögiomadused madalal temperatuuril.

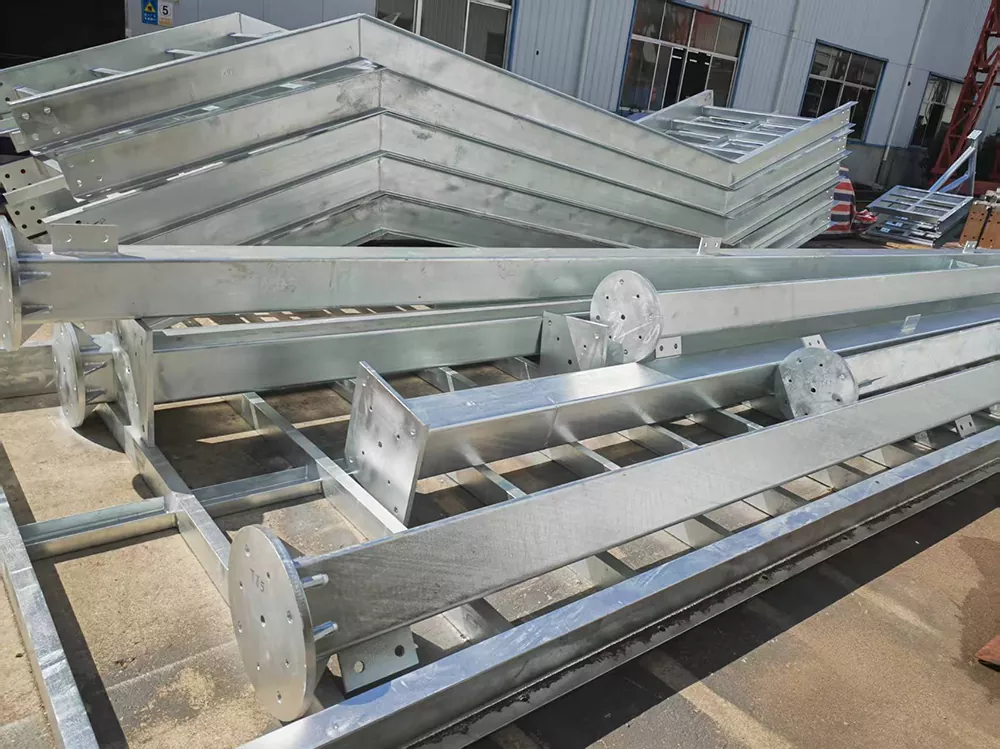

Kuumtsinkimine

Väiksemad platvormid ja kõnniteed on kuumtsingitud ISO 1461 järgi minimaalse tsingipaksusega 85 μm, mis tagab aastakümnete pikkuse hooldusvaba kaitse mereõhus.

Kattesüsteemid

Suured primaarstruktuurid saavad merelise kattesüsteemi: tsingirikas krunt, vahepealne epoksiid ja polüuretaan- või polüsiloksaanviimistlus, mis kantakse peale õhuvaba pihustust peale haavelpuhastust kuni Sa 2.5.

Katoodkaitse liides

Sukeldatud konstruktsioonidega ühendatavad komponendid on üksikasjalikud, et need ühilduksid kaitseanoodide ja survevoolusüsteemidega, sealhulgas keevitatavate anoodidega, kui need on ette nähtud.

Valmistamise ja keevitamise kvaliteet

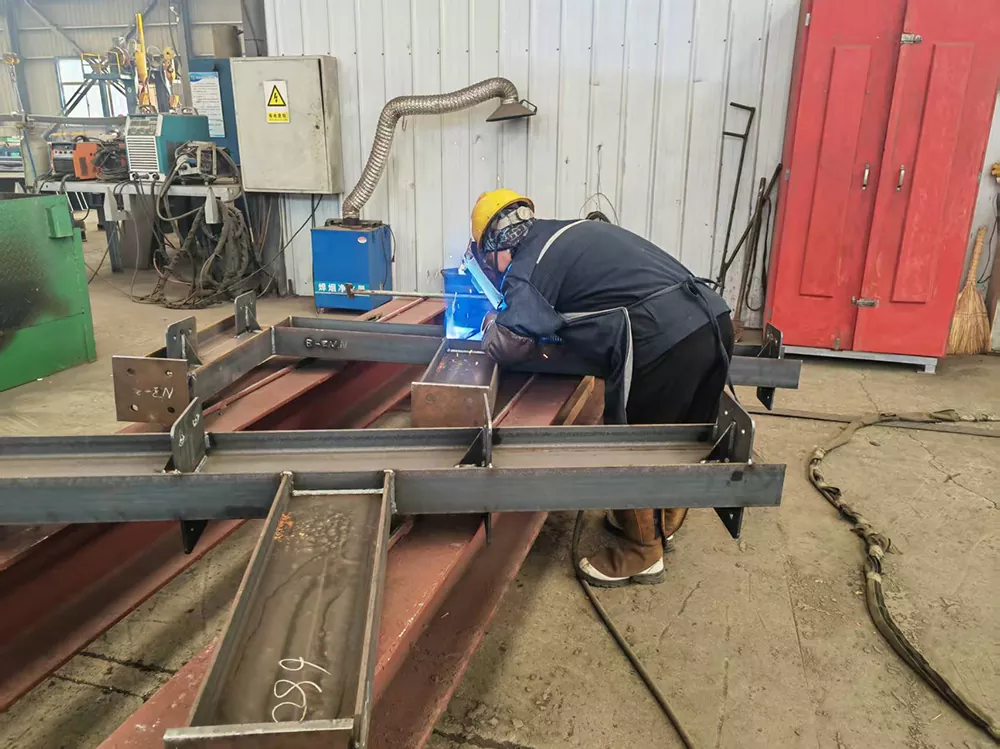

Keevitamine

Kõik keevisõmblused teostavad EN ISO 9606 või AWS D1.1 järgi sertifitseeritud keevitajad, kusjuures keevitusprotseduurid on enne tootmist kvalifitseeritud.

Mittepurustav testimine

Esmaste osade põkk-keevisõmblused on 100% ultraheli- või radiograafiliselt kontrollitud; filee keevisõmblusi kontrollitakse magnetosakeste suhtes kliendiga kokkulepitud proovivõtu alusel.

Mõõtmete juhtimine

Tootmisrakised ja kontrollkinnitused hoiavad kriitilisi mõõtmeid, nagu poldirühmade vahekaugus ja ääriku tasasus, rangete tolerantside piires, nii et avamere montaaž toimub ilma välitöödeta.

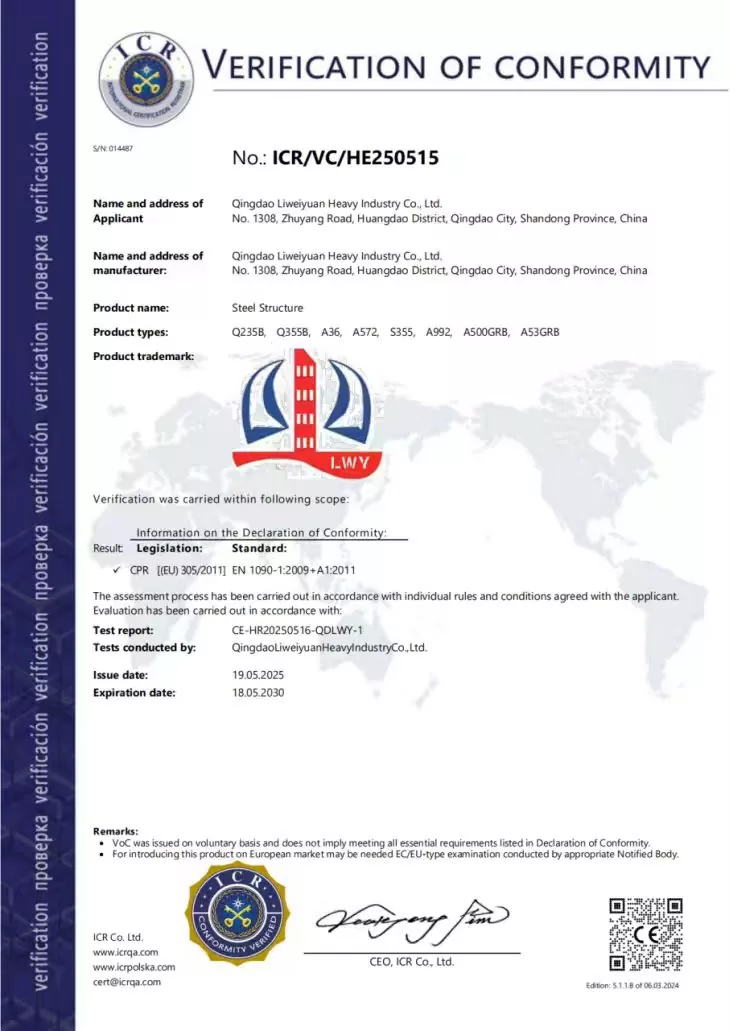

Sertifikaadid ja kvaliteedistandardid

Rakendused

LWY Steel Structure toodab platvorme ujuvate avamere tuuleturbiinide ja nendega seotud komponentide jaoks:

1. Turbiini hooldus- ja hooldustekid

2. Üleminekuplatvormid torni ja ujuvkere vahel

3. Juurdepääs kõnniteedele, treppidele ja kaitsepiirdesõlmedele

4. Sildumis- ja juhtimissüsteemide seadmete tugiraamid

5. Helideki ja kraana pjedestaali tugikonstruktsioonid (soovi korral)

KKK

K1: Milliseid terase sorte kasutate ujuvate avamere tuuleturbiinide platvormide jaoks?

A1: Q355B/Q355D, S355 või A572 ekvivalendid, millel on sertifitseeritud madala temperatuuriga löökomadused, mis on valitud projekti kavandamise alusel. Iga plaadi ja sektsiooni jaoks on olemas materjalisertifikaadid.

Q2: Kuidas korrosioonikaitset rakendatakse?

A2: Pinnad töödeldakse haavelpuhastusega kuni Sa 2,5, seejärel kaetakse tsingirikka kruntvärvi, epoksü-vahekihi ja polüuretaanviimistlusega või kuumtsingitud vastavalt ISO 1461-le väiksemate komponentide jaoks. Süsteemi kogupaksus ületab tavaliselt 240 μm.

Q3: Kas saate täita klassiühiskonna nõudeid?

A3: Meie tootmis- ja kvaliteedikontrollisüsteem on kooskõlas DNV, ABS ja CCS tavadega ning me töötame vastavalt teie projektile määratud keevitus- ja NDT nõuetele. Kolmanda osapoole küsitlus on teretulnud igal etapil.

Q4: milline on teie avamerekomponentide tarnevõime?

A4: Ujuvate avamere tuuleturbiinide platvorme toodetakse meie Qingdao tehases, mille aastane töötlemisvõimsus on üle 20 000 tonni teraskomponente ja mis asub Qingdao sadamast 36 km kaugusel, nii et suured avamerepartiid tarnitakse tõhusalt meritsi.

Q5: kas pakute paigaldustuge?

A5: Pakume koostejooniseid, tõsteplaane ja keevituskaarte ning meie insenerid toetavad avamerel montaaži kaugjuhitava või kohapealse järelevalve abil.
